QD20/5吨和16吨双梁桥式起重机参数

吊钩双梁桥式起重机

首页 > 产品中心 > 吊钩双梁桥式起重机

价格：询价

关键词： 16吨双梁桥式起重机技术参数，QD20/5吨双梁桥式起重机，行车

描述：本行车自重较重、体积较大，比欧式起重机的自重要重，速度是单一速度、通常不是变频调速。

15249732888

起重机械详细说明：

261545514410

171102059912

行车参数：

起重量 Lifting Weight					t		16/3.2								20/5
跨度 Span					m		10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
*大起升高度 MaX.Lifting Height			主 Primary				16								12
			副 Secondary				18								14
速度 Speed	起升 Lift	主 Primary		A5	m/min		7.9								7.2
				A6			13								12.3
		副 Secondary		A5			19.7								19.7
				A6
	小车运行 handcart travel						44.6
	大车运行 Cart travel			A5			84.7		87.6						84.7			87.6
				A6			112.5		101.4						112.5			101.4
电动机 Motor	起升 Lift	主 Primary		A5	kw		TZR225M-8Z/26
				A6			YZR250M₁-6/37								YZR250M₂-6/45
		副 Secondary					YZR160L-6Z/13								YZR180L-6Z/17
	小车运行 handcart travel						YZR132M₂-6/4
	大车运行 Cart travel			A5			YZR160M₁-6/6.3×2			YZR160M₂-6/7.5×2					YZR160M₁-6/6.3×2			YZR160M₂-6/7.5×2
				A6			YZR160M₂-6/7.5×2			YZR160L-6/11×2					YZR160M₂-6/7.5×2			YZR160L-6/11×2

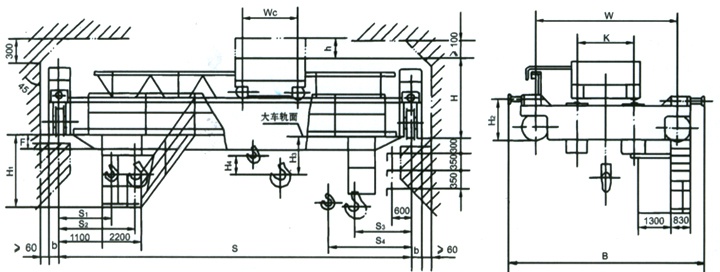

主要尺寸 (mm) Main Size					H	A5	2095			2185					2097			2187
						A6	2095	2097		2185	2187				2097	2099		2189
					H₁	A5	2520		2550	2620	2768	2918	3068	3218	2520	2522	2552	2622	2770	2920	3070	3220
						A6	2520		2550	2620	2770	2920	3070	3220	2520	2524	2554	2624	2772	2922	3072	3222
					H₂		850+Ho			940+Ho					850+Ho			940+Ho
					H₃	A5	729			639					701			611
						A6	729	727		639	637				701	699		609
					H₄		770								496
					h	A5	720
						A6	820
					k		2000
					B	A5	5940			5944		6434			5940			5944		6434
						A6	6274					7004			6274					7004
					W	A5	4000			4100		5000			4000			4100		5000
						A6	4400								4400
					WC		2400
					b		230			260					230			260
					F	A5	80		180	240	388	538	688	838	80	82	182	242	390	540	690	840
						A6	80		180	240	390	540	690	840	80	84	184	244	392	542	692	842
					S₁		1040								1030
					S₂		1850								1900
					S₃		1500								1450
					S₄		2310								2320
重量 Weight	小车 handcart			A5	t		6.227								6.856
				A6			6.427								7.18
	总重 Total Weight			A5			19.2	21	23	27	30	34	38	41	20	22	24	29	32	37	40	43
				A6			21	23	25	29	32	36	40	44	22	24	27	31	34	39	43	46
*大轮压 Max.Wheel Pressure				A5	t		14.6	15.5	16.3	18.5	19.3	20.5	21.4	22.3	16.5	17.6	18.5	20.7	21.6	23.0	23.9	24.9
				A6			15.5	16.4	17.3	19.4	20.3	21.4	22.3	23.2	17	18.8	19.9	22.1	23.3	24.3	25.5	26.5
荐用钢轨 Steel track							43kg/m QU70
电源 Power Supply							三相交流 3-Phase A.C. 50Hz 380V

行车厂家及桥式起重机厂家为您介绍：

QD20/5吨吊钩双梁桥式起重机和QD16/3.2吨吊钩双梁桥式起重机：主要由箱形桥架、卷扬式起重小车（包含电机、减速机、卷筒、制动器等）、大车运行机构和电气控制系统组成，取物装置是吊钩。但是比欧式起重机的自重要重些，况且也不是变频调速。

主梁上面铺设有轨道，供起重小车沿主梁方向作横向移动。主梁与箱型端梁焊接而成，端梁中间布置有接头，螺栓或销轴连接，供桥架分拆运输。

此行车的操作方式设有地面手柄、无线遥控和司机室三种操作形式。驾驶室有开式、闭式两种，内有可调式座椅，底板铺设绝缘垫，窗玻璃采用钢化玻璃，可根据用户要求配置冷暖空调、讯响器、对讲机等物品。

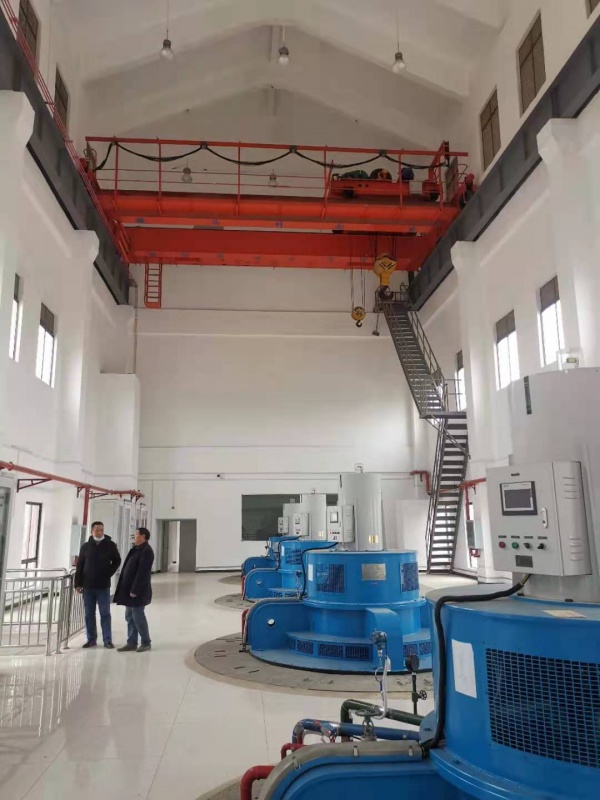

起重机工作级别有慢速A3、常速A5、快速A6等。泵站用的也不少。
