吊钩双梁桥式起重机

QD型50吨到400吨吊钩双梁桥式起重机

价   格: 询价
关键词: 吊钩双梁桥式起重机,天车,行吊
描   述: QD型50吨到400吨吊钩双梁桥式起重机一般都是分主钩和副钩,副钩起协助主钩吊卸重物,主副钩的吊装负荷总和不能大于主钩的额定载荷量,工作级别有A3、A5、A6。
15249732888
起重机械详细说明:


矿山起重机械厂家生产的QD型吊钩桥式起重机的起重量自5吨到400吨,跨度自7.5米到34米,可定作。起重机械一般根据客户要求定作,因为作业场合不同,起重机的参数也不同。

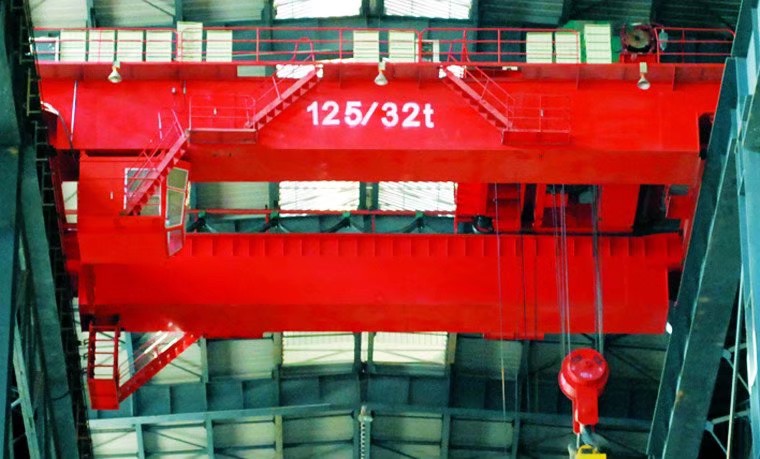

125吨吊钩双梁桥式起重机图


吊钩桥式起重机详解吊钩起重机简图H-起升高度 Hoisting height

V1-起升速度 Hoisting speed
V2-小车运行速度 Traveling speed of trolley
V3-大车运行速度 Traveling speed of crane
L1-起重机左*限 Left limit of crane
L2-起重机右*限 Right limit of crane
C1-起重机两端小*限 Minimum limit of both ends
C2-起重机顶部小*限 Minimum limit of top of crane
S-起重机跨度 Crane span
H1-起重机小车钩心到顶部的距离 Distance between core of hook and its top
H2-起重机小车的高度 Height of trolley
H3-起重机底部到大车轨道面的距离 Distance between the bottom of crane and crane rail plane
H4-矿山起重机缓冲器到大车轨道面的距离 Distance between buffer of crane and crane rail plane
H5-起重机顶部到大车轨道面的距离 Distance between the top of crane and crane rail plane
W-起重机外两个车轮之间的距离 Distance between two outmost wheels of crane
W1-起重机一角外两个车轮之间的距离 Distance between two outmost wheels of one corner of crane
W2-起重机台车两个车轮之间的距离 Distance between two wheels of trolley
B-矿山起重机外车轮距离缓冲器端部之间的距离 Distance from the outmost wheel to ends of buffer
b-起重机端部距离大车轨道之间的距离 Distance from ends to rail of crane
G-起重机整车的重量 Overall weight of crane
K-起重机大轮压 Maximum wheel pressure of crane
P-起重机总的功率 Total power of crane
选型说明:QD型吊钩桥式起重机也称为行吊,航吊,桁吊,天车,它的组成:双主梁、起重小车、大车运行机构、小车运行机构、电器等,起重小车由卷筒、减速机、电机、制动器、电器等组成。起升机构在起重小车上,卷筒下来的钢丝绳直接缠绕在吊钩上,取物装置是吊钩。一般设有主副钩。

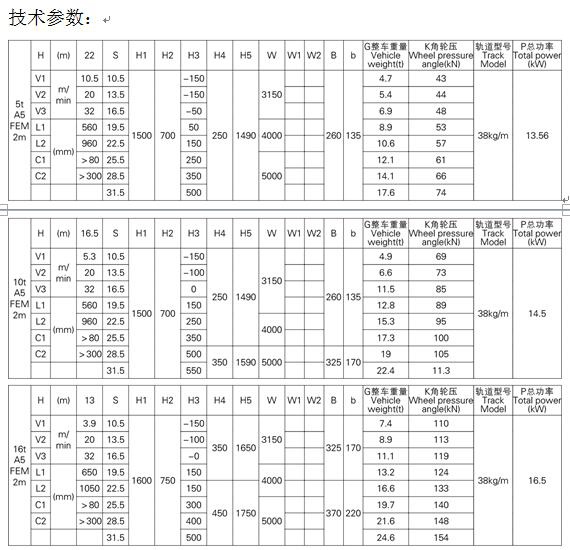

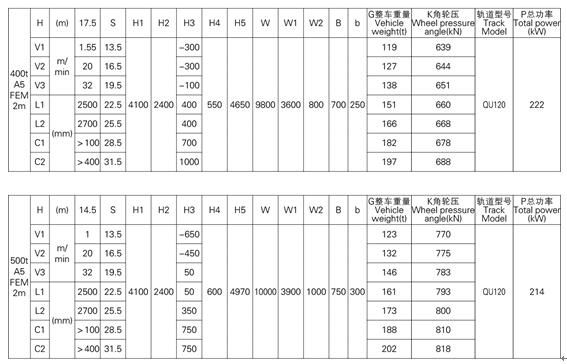

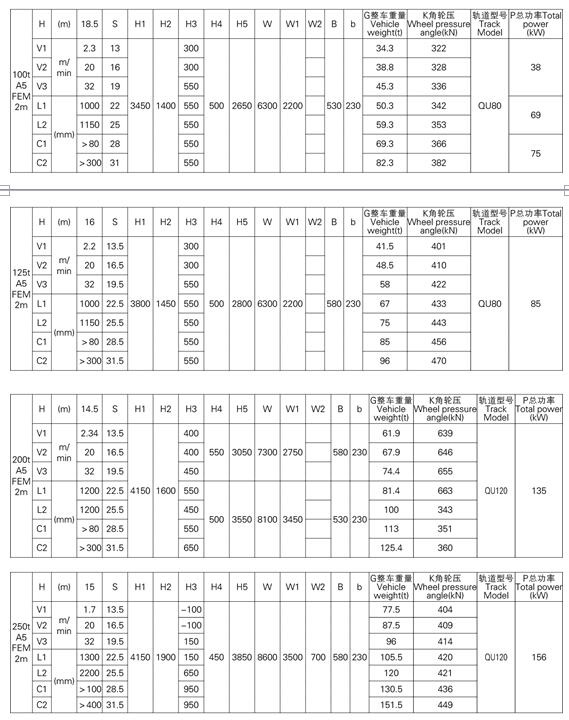

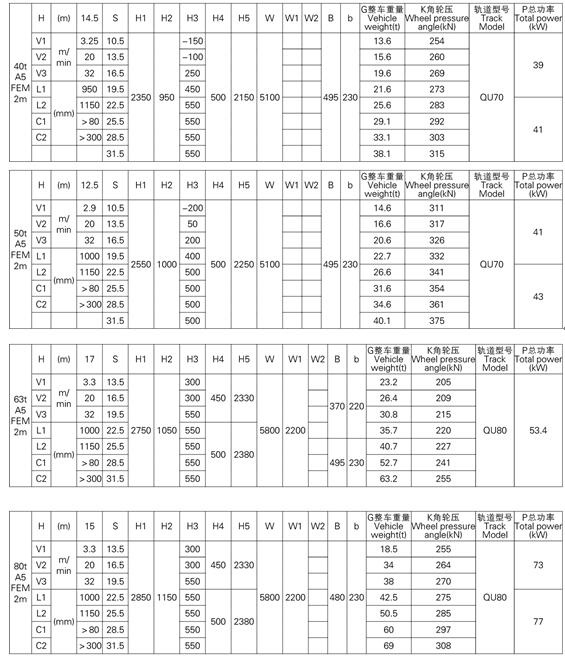

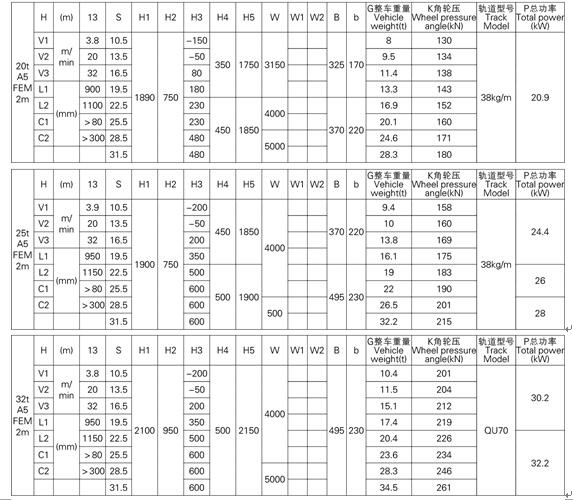

1、本产品系列表仅列出了常用的基本的规格起重机,工作级别为A5(FEM 2m)时的标准跨度,没有副钩的室内用起重机。客户根据需要可以提出相应的要求。
2、本系列也可以增加副起重机构,也可以增加轻载时速度加倍的设置,一般主副的设置为4:1,也可以根据客户的要求设定。囚设置副钩则起重机的总重及轮压会有所增加。
3、表中的尺寸,重量,轮压供客户订货时参考,如果客户的需要条件发生变化,如工作级别,速度,起升高度有变化时,相应的参数,尺寸,重量,轮压等都会发生变化,实际的参数,质量,轮压以合同的要求为准。
4、表中列出的起升速度,大小车速度为标准值,可以根据客户的需求做相应的调整。
5、技术参数及尺寸会因为技术的改进或者升级有所变化,如有疑问的话可以和矿山起重机械公司技术部联系。
